接插箱

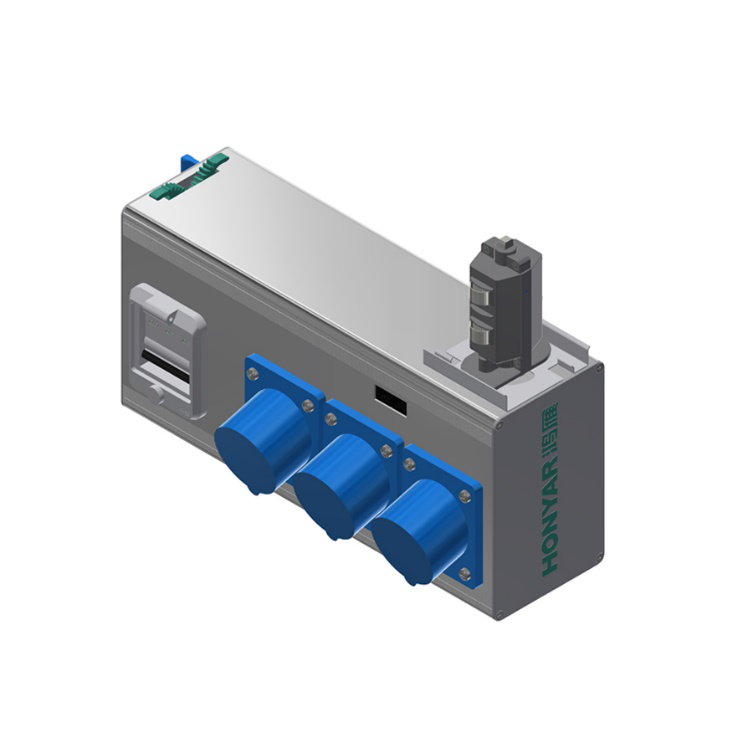

插接箱主要構件，插接裝置，插接于母線腔體內，裝配有鈹青銅接電端子從母線導體取電。定位板確保插接箱旋轉時僅能順時針旋轉，相序自對應，有防錯相功能；另外，母線槽為三面結構，底部為敞口設計，旋轉時接電端子與母排之間有應力產生時，定位板起到夾緊母線敞開型材，防止變形的作用。插接箱箱體，上下前后面板均為鋁型材，左右兩側為工程塑料，插接箱外殼輕便，確保運維、安裝人員能迅速輕松完成插接箱的更換及安裝。左側齒輪旋轉機構，可確保插接箱快速鎖緊于母線槽。插接箱配置主要分為單回路、三回路和六回路。單回路：一個插接箱對應一個機柜（PDU）,AB兩條母線線路，一個機柜對應兩臺插接箱。此種配置為高配置方案。標準配置為三回路，一個插接箱能滿足三臺機柜供電，AB兩條母線線路，三臺機柜對應兩臺插接箱。六回路方案為經濟型，一個插接箱能滿足六臺機柜供電；各個輸出支線的電流、電壓、功率、電度、功率因數、頻率、諧波等全電參量。
型號選擇方式：
|
型號 |
電流值(AC/DC) |
回路需求 |
配置 |
|
HYMS-JCX |
10A |
單回路/三回路/六回路 |
普通/智能監控 |
|
HYMS-JCX |
16A |
單回路/三回路/六回路 |
普通/智能監控 |
|
HYMS-JCX |
20A |
單回路/三回路/六回路 |
普通/智能監控 |
|
HYMS-JCX |
25A |
單回路/三回路/六回路 |
普通/智能監控 |
|
HYMS-JCX |
40A |
單回路/三回路/六回路 |
普通/智能監控 |
|
HYMS-JCX |
50A |
單回路/三回路/六回路 |
普通/智能監控 |
|
HYMS-JCX |
63A |
單回路/三回路/六回路 |
普通/智能監控 |
|
HYMS-JCX |
80A |
單回路/三回路/六回路 |
普通/智能監控 |
|
HYMS-JCX |
100A |
單回路/三回路/六回路 |
普通/智能監控 |
