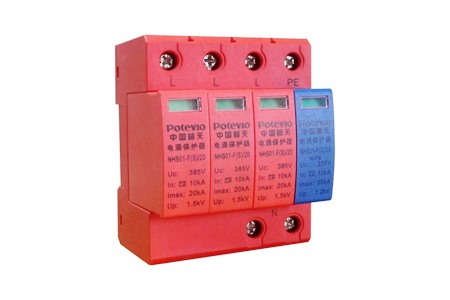

NHS系列交流浪涌保護器

詳細信息：

NHS系列交流電源防雷模塊

標稱放電電流為60KA及以上的防雷模塊適用于重要場所的總電源防雷保護；標稱放電電流為20~40KA的防雷模塊適用于各種電源系統（如UPS電源、機房電源等）的防雷保護；標稱放電電流為5KA、10KA的防雷模塊適用于各種電源的防雷保護；該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

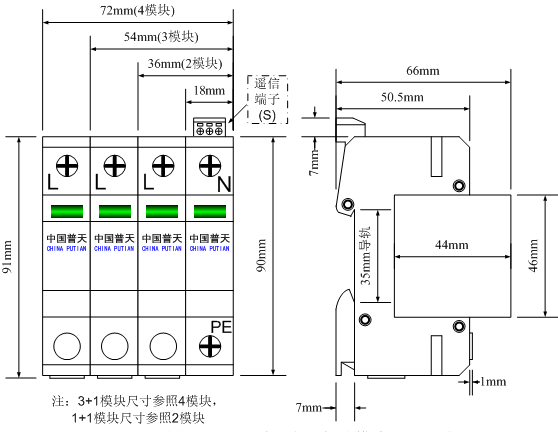

圖1 NHS-F系列電涌保護模塊外形尺寸

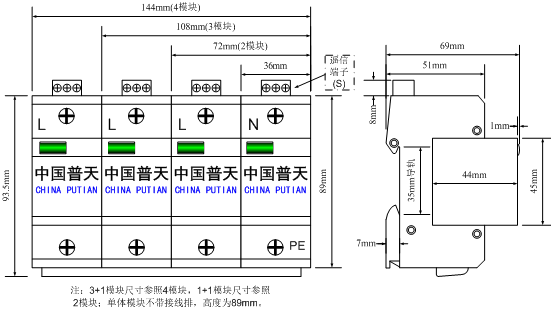

圖2 NHS-FB系列電涌保護模塊外形尺寸

常用模式接線圖

模塊組合方式	適用供電系統接入方式	模塊導線連接圖
4	三相TN-S、TN-C-S；RCD之后：TT、IT(有N線)	圖4
3+1(NPE)	三相(RCD之前)：TT、IT(有N線)	圖5
3	三相TN-C、IT(無N線)	圖6
2	單相TN-S、TN-C-S；RCD之后：TT、IT(有N線)	圖7
1+1(NPE)	單相(RCD之前)：TT、IT(有N線)	圖8

注：FA模塊三相TN-S、TT參照圖4，三相TN-C參照圖6，單相TN-S、TT參照圖7。

安裝技術參數

相應Imax值的模塊	端子接線(多股銅芯)截面積（mm2）		遙信端子接線 (銅芯)截面積（mm2）	安裝尺寸
相應Imax值的模塊	L連接導線	PE連接導線	遙信端子接線 (銅芯)截面積（mm2）	安裝尺寸
160 kA	≥16	≥25	≥1.5	35mm 標準導軌
120 kA	≥16	≥25	≥1.5
80 kA	≥16	≥25	≥1.5
60 kA	≥10	≥16	≥1.0
40 kA	≥10	≥16	≥1.0
20 kA	≥10	≥16	≥1.0

外形尺寸

組合方式	4	3	2	1
FB外形尺寸	144×93.5×69	108×93.5×69	72×93.5×69	36×89×69
F外形尺寸	72×91×66	54×91×66	36×91×66	18×90×66
